Brückenbau

Dunkeltalbrücke

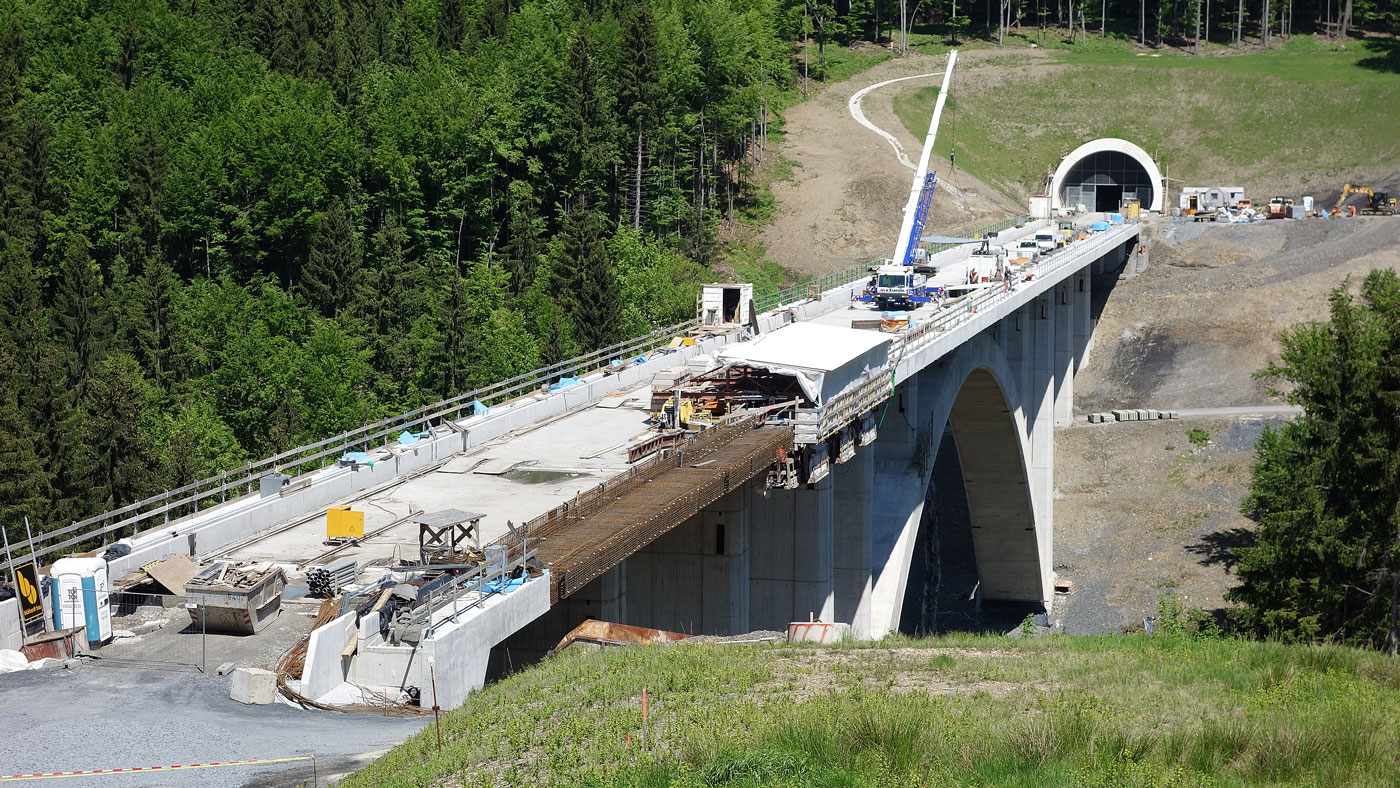

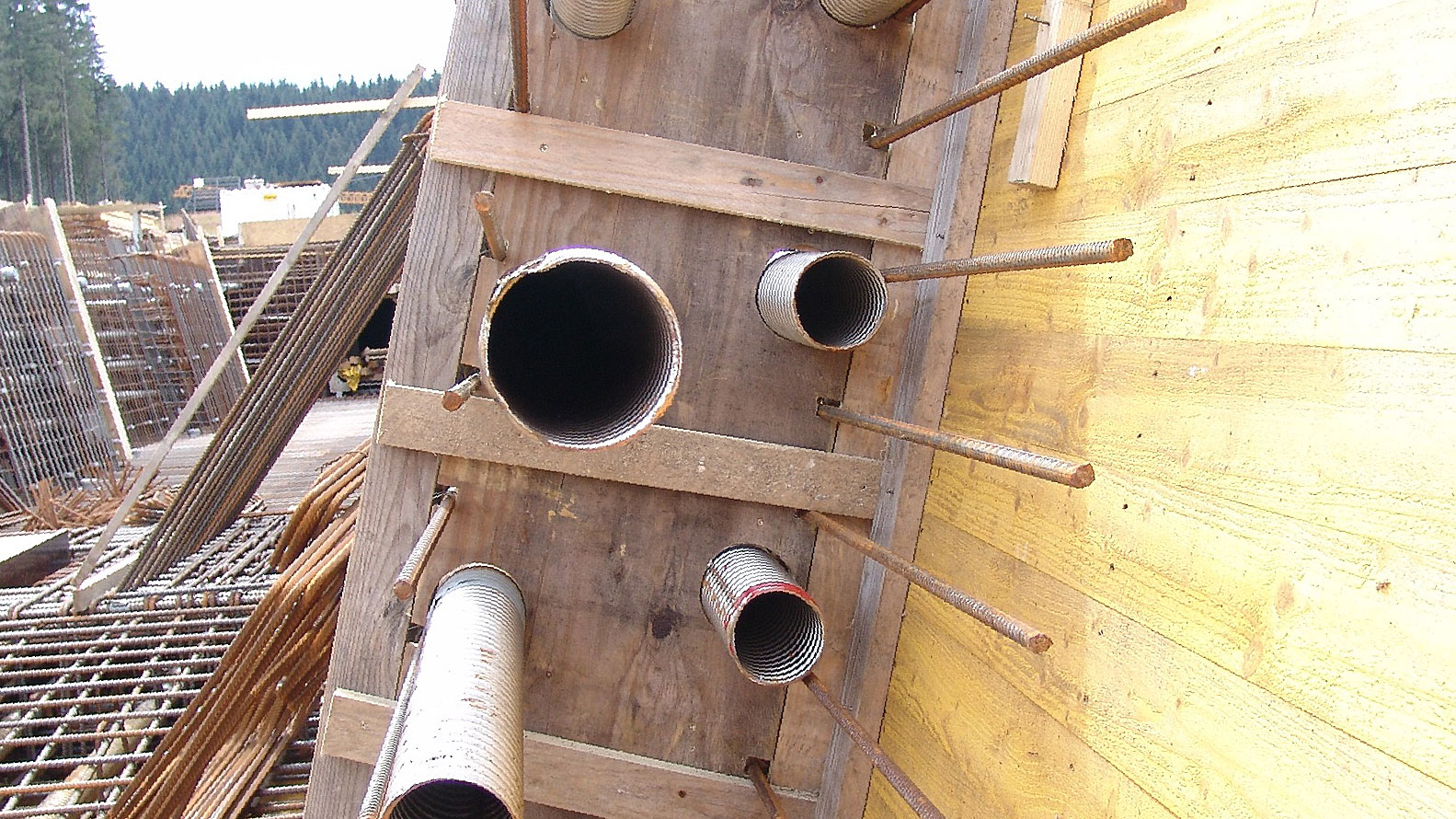

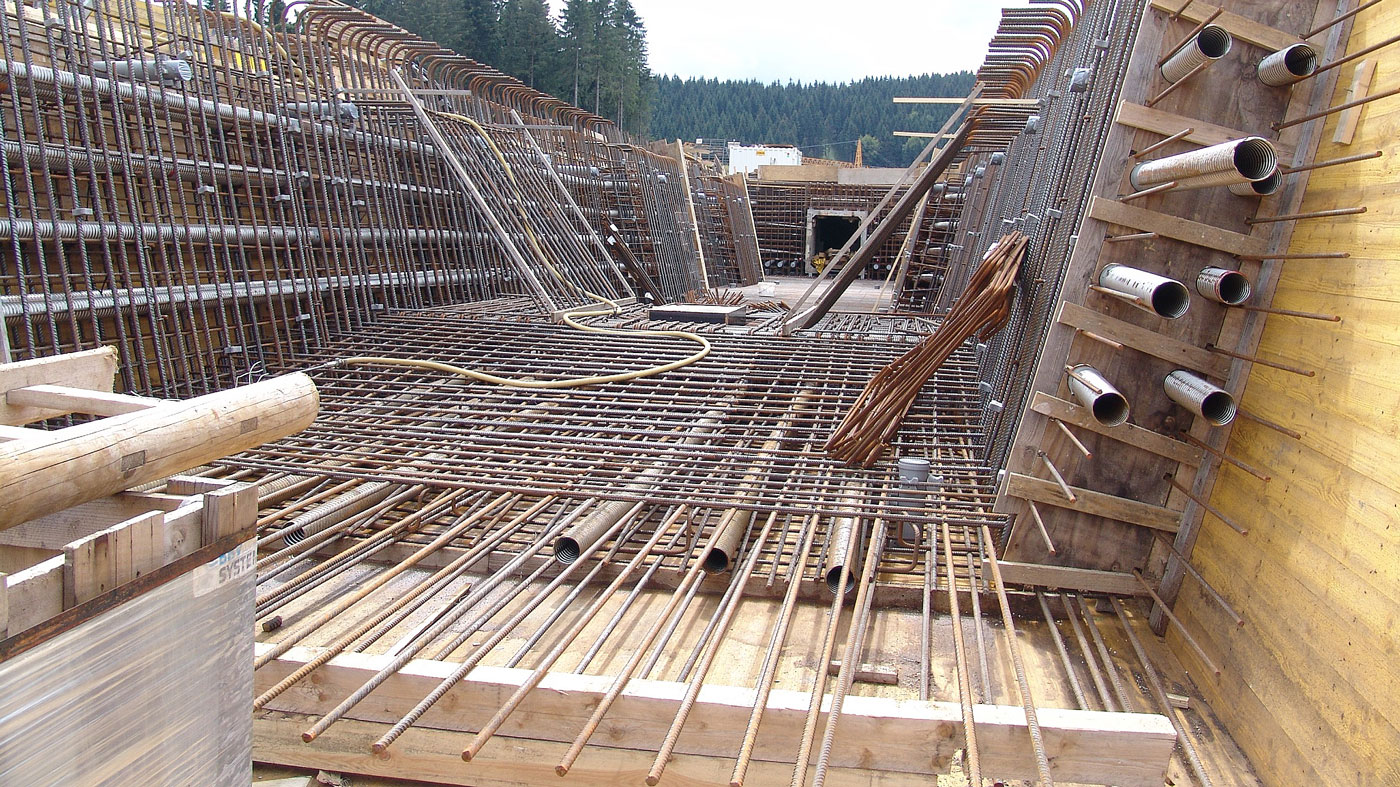

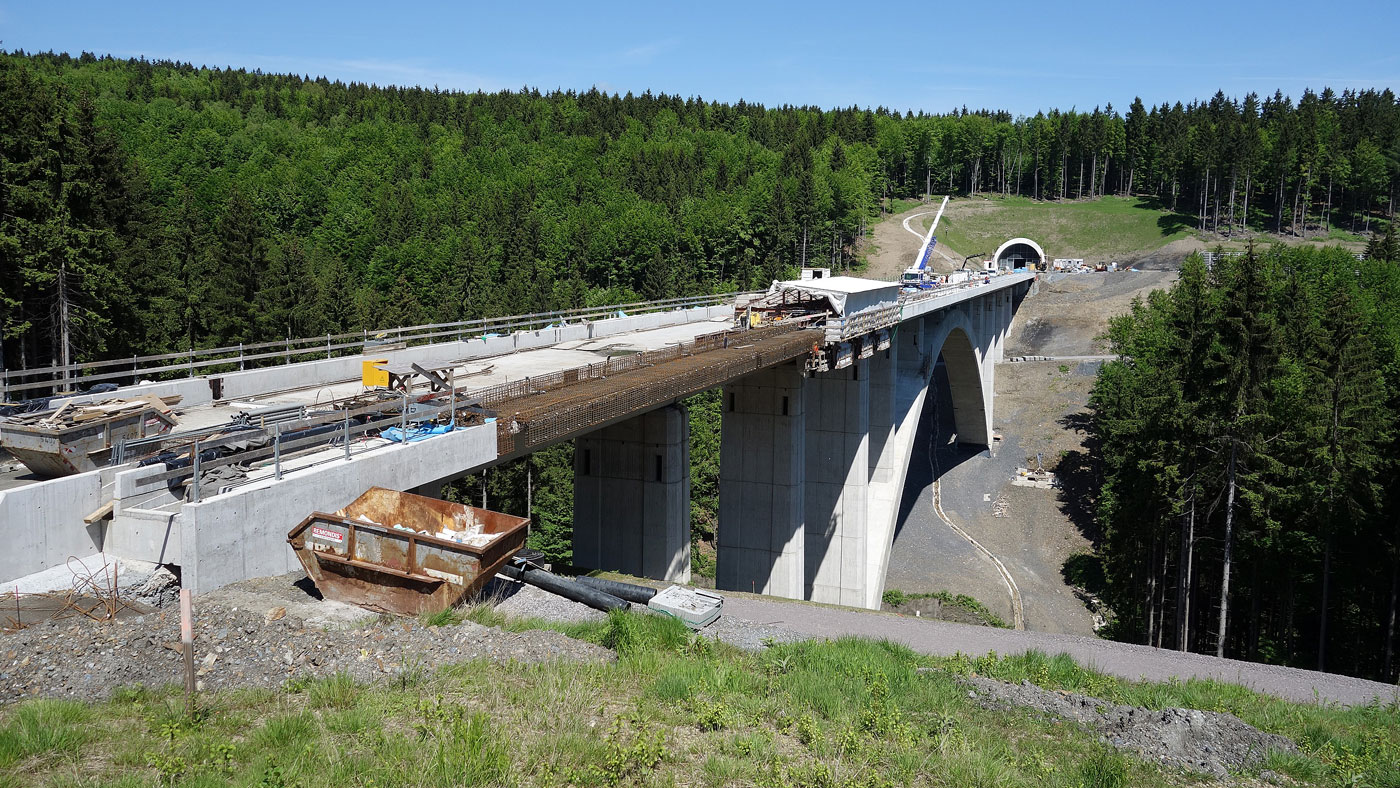

Der Brückenüberbau der Dukeltalbrücke ist als Folge von drei Einfeldträgern, einem Durchlaufträger über dem Bogen und 3 weiteren Einfeldträgern ausgeführt. Die Feldweiten betragen hierbei 3 x 25,00 m, 7 x 20,15 m und 3 x 25,00 m. Die Brücke ist zweigleisig mit einer Gesamtbreite von 14,10 m zwischen den Gesimsaußenkanten, die größte Höhe über Gelände beträgt ca. 65,00 m. Der Überbauquerschnitt wurde als Hohlkasten mit einer Konstruktionshöhe von 2,70 m ausgebildet. Gründung der Widerlager, Pfeiler und des Bogens: Flachgründung Bogenherstellung: In Abschnitten auf Traggerüst Überbauherstellung: In Abschnitten auf Traggerüst
Bauherr:
DB Netz AG
Jahr:
2010
cbing:
Bautechnische Prüfung
Maße:
Gesamtlänge 291,05 m / Größte Höhe 65,0 m
